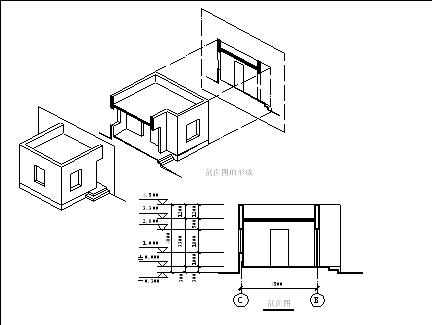

１、剖面图是用一假想剖切平面，平行于房屋的某一墙面，将整个房屋从屋顶到基础剖切开，把剖切面和剖切面与观察人之间的部分移开，将剩下部分按垂直于剖切平面的方向投影而画成的图样。

２、剖切面的位置及剖示方向

剖面图的剖切位置：标注在同一建筑物的底层平面图上。平面图上剖切符号的剖视方向：宜向左、向前，

平面图上剖切符号的剖视方向宜向左、向前，看剖面图应与平面相结合并对照看。

剖面图的内容和作用

建筑剖面图主要用来表达房屋内部垂直方向的结构形式、沿高度方向分层情况、各层构造作法、门窗洞口高、层高及建筑总高等。

剖面图的有关图示规定

（１）比例：建筑剖面图的比例与平面图一致，常用１：50、１：100、１：200的比例绘制。

2）图线：剖面图的线型按“国标”规定，凡是剖到的墙、板、梁等构件的剖切线用粗实线表示；而没剖到的其它构件的投影，则常用细实线表示。

（３）图例　图例：由于比例较小，剖面图上的门、窗等构件也用图例见(构造图例) 。

（４）尺寸标注

１．剖面图的尺寸标注在竖直方向上：图形外部标注三道尺寸及建筑物的室内外地坪、各层楼面、门窗的上下口及墙顶等部位的标高。外部的三道尺寸，最外一道为总高尺寸，从室外地平面起标到墙顶止，标注建筑物的总高度；中间一道尺寸为层高尺寸，标注各层层高（两层之间楼地面的垂直距离称为层高）；最里边一道尺寸称为细部尺寸，标注墙段及洞口尺寸。

２．水平方向：常标注剖到的墙、柱及剖面图两端的轴线编号及轴线间距，并在图的下方注写图名和比例。
